Le branchement d’un autoradio sur une Peugeot ne se résume pas à raccorder quelques fils colorés sur une prise ISO. Sur les modèles produits après 2007, la quasi-totalité des fonctions audio transitent par le réseau CANBUS, piloté par le BSI (Body System Interface). Cette particularité rend les guides d’installation génériques largement insuffisants pour les véhicules de la marque.
Cet article analyse les points de friction spécifiques aux Peugeot, compare les types de faisceaux adaptateurs disponibles et détaille les vérifications qui évitent les pannes post-installation.
A lire en complément : Comment réussir votre projet immobilier : conseils et astuces pour acheter ou vendre
Réseau CANBUS Peugeot : ce qui change par rapport à un branchement ISO classique
Sur une voiture sans réseau CAN, le branchement d’un autoradio repose sur des fils dédiés : un fil jaune pour le 12 V permanent, un fil rouge pour le 12 V après contact, un fil noir pour la masse, et des paires de fils pour chaque haut-parleur. Le faisceau ISO standardise ces connexions.
Sur les Peugeot récentes, les lignes CAN-H et CAN-L remplacent plusieurs fils classiques. L’alimentation après contact, l’extinction temporisée, les commandes au volant et parfois l’affichage déporté passent par ce bus numérique relié au BSI.
Lire également : Comment réussir et développer son business grâce à un blog professionnel
Un autoradio universel branché en direct, sans boîtier adaptateur CANBUS, provoque des dysfonctionnements caractéristiques : le poste reste allumé moteur coupé, les commandes au volant ne répondent plus, l’écran déporté du tableau de bord cesse de se mettre à jour. Ces symptômes ne relèvent pas d’un défaut de câblage manuel, mais d’une incompatibilité protocolaire.
Maîtriser le branchement autoradio Peugeot étape par étape suppose de comprendre cette architecture avant de toucher au moindre connecteur.

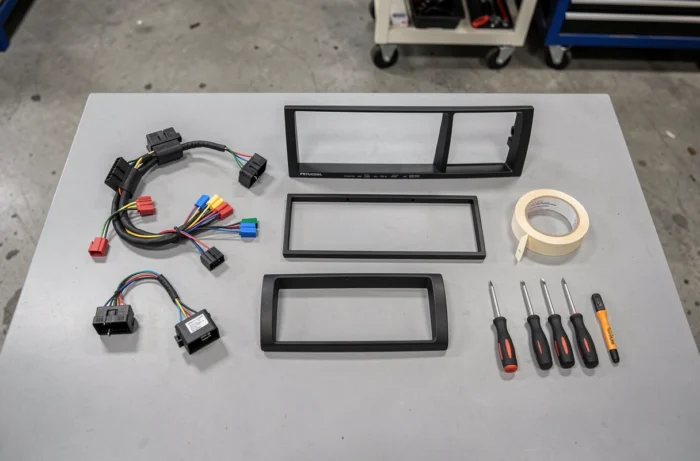

Adaptateur faisceau et boîtier CANBUS : tableau comparatif par modèle Peugeot
Le même nom de modèle (308, 3008, 208) peut correspondre à des pinouts différents selon le millésime et la variante d’équipement. Un adaptateur prévu pour une 308 phase 1 ne fonctionnera pas sur une phase 2. Le tableau ci-dessous synthétise les configurations courantes.
| Modèle Peugeot | Type de connecteur d’origine | Boîtier CANBUS requis | Commandes au volant |
|---|---|---|---|
| 206 (avant 2007) | ISO standard | Non | Adaptateur analogique séparé |
| 207 / 307 (2006-2012) | Connecteur propriétaire + CAN | Oui | Via boîtier CAN |
| 308 Phase 1 (2007-2013) | Connecteur propriétaire + CAN | Oui (version Phase 1) | Via boîtier CAN |
| 308 Phase 2 / 3008 (2013+) | Connecteur propriétaire + CAN évolué | Oui (version Phase 2, pinout différent) | Via boîtier CAN |
| 208 / 2008 (2012+) | Connecteur propriétaire + CAN | Oui | Via boîtier CAN |
Un adaptateur CANBUS mal référencé est la première cause d’échec d’installation sur les Peugeot modernes. Vérifier le millésime exact et la phase du véhicule avant toute commande évite un retour matériel et des heures de diagnostic inutile.

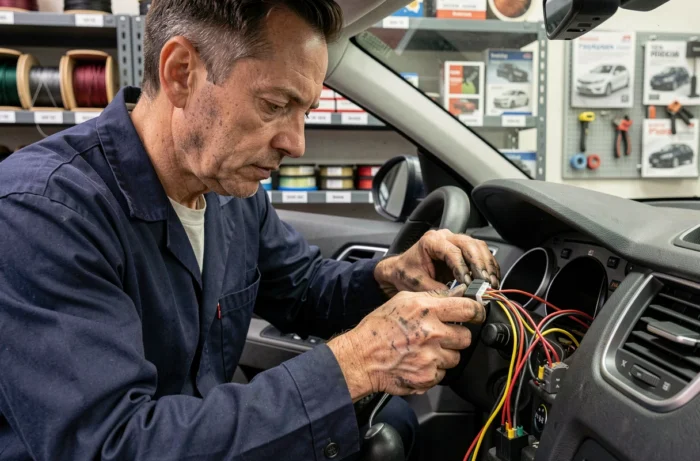

Fils d’alimentation et haut-parleurs : identifier chaque connexion avec un testeur
Même avec un adaptateur CANBUS, certains fils doivent être raccordés manuellement. Le testeur électrique (multimètre) reste l’outil de vérification le plus fiable avant de connecter quoi que ce soit.
Code couleur du faisceau ISO côté autoradio
- Fil jaune : alimentation 12 V permanent (mémoire, horloge). Doit afficher une tension stable batterie moteur coupé
- Fil rouge : 12 V après contact. La tension n’apparaît que lorsque la clé est en position accessoire ou contact
- Fil noir : masse châssis. Un mauvais point de masse génère des parasites audio et des coupures intermittentes
- Fils de haut-parleurs (gris, blanc, vert, violet avec variantes pleines et rayées) : chaque couleur correspond à un canal (avant gauche, avant droit, arrière gauche, arrière droit), le fil rayé étant le négatif
Tester chaque fil au multimètre avant le raccordement permet de détecter une inversion de polarité ou un fil coupé dans le faisceau d’origine. Sur les Peugeot, le fil d’alimentation après contact peut ne pas correspondre au rouge du côté véhicule, puisque cette fonction transite souvent par le CANBUS.
Point de masse : un détail qui change la qualité sonore
Le fil noir de l’autoradio doit rejoindre un point de masse solide, vissé directement sur la tôle du châssis. Un branchement sur une cosse partagée avec d’autres équipements (éclairage, ventilation) introduit des bruits de fond audibles à bas volume. Gratter légèrement la peinture au point de fixation améliore la conductivité.
Antenne, commandes au volant et autoradio Android : les raccordements complémentaires
Le branchement audio ne se limite pas à l’alimentation et aux haut-parleurs. Trois raccordements annexes déterminent l’expérience d’utilisation au quotidien.
L’antenne FM d’origine sur les Peugeot utilise généralement un connecteur Fakra (souvent bleu). Les autoradios universels ou Android sont livrés avec un connecteur DIN ou SMA. Un adaptateur Fakra vers DIN est indispensable pour conserver la réception radio sans perte de signal.
Les commandes au volant (volume, changement de piste, prise d’appel) passent par le réseau CAN sur les modèles post-2007. Le boîtier CANBUS dédié Peugeot traduit ces signaux vers le protocole attendu par l’autoradio de remplacement. Sans ce boîtier, les boutons au volant deviennent inopérants.
Pour les autoradios Android avec GPS intégré, l’antenne GPS (généralement un petit module magnétique) se place de préférence sur une surface métallique sous le tableau de bord, côté pare-brise. Un positionnement trop enfoui dans la console centrale dégrade la précision du positionnement.
Erreurs fréquentes sur Peugeot et vérifications avant remontage
Avant de remonter les garnitures du tableau de bord, trois vérifications permettent d’éviter un démontage ultérieur.
- Tester l’extinction automatique : couper le contact et vérifier que l’autoradio s’éteint après quelques secondes. S’il reste allumé, le fil d’alimentation permanente est raccordé à la place du fil après contact, ou le boîtier CANBUS ne gère pas correctement la commande d’extinction
- Vérifier chaque haut-parleur individuellement avec une source audio en mode balance/fader pour détecter une inversion de phase ou un canal muet
- Contrôler les commandes au volant : volume, piste suivante, prise d’appel. Si une seule fonction ne répond pas, la programmation du boîtier CAN doit être reprise
Un autoradio qui reste allumé moteur coupé videra la batterie en quelques heures. Ce problème, fréquent sur les Peugeot lorsque le CANBUS n’est pas correctement interfacé, justifie à lui seul l’achat d’un adaptateur spécifique plutôt qu’un branchement en direct.
La réussite d’un branchement autoradio sur Peugeot repose moins sur la dextérité manuelle que sur le choix du bon adaptateur CANBUS, référencé pour le modèle et le millésime exact du véhicule. Chaque fil vérifié au multimètre, chaque fonction testée avant remontage, réduit le risque de devoir tout recommencer.
