Vous appuyez sur le bouton de votre télécommande, et rien ne se passe. Les portes restent closes, le clic habituel du verrouillage centralisé ne retentit pas. Avant de soupçonner un problème coûteux sur le moteur de serrure ou la carte électronique, un composant à quelques centimes mérite votre attention : le fusible qui protège le circuit de verrouillage centralisé. Ce petit élément, souvent négligé, peut immobiliser tout le système de condamnation des portes en une fraction de seconde.
Le fusible de verrouillage centralisé protège les actionneurs de serrure
Chaque porte de votre voiture contient un petit moteur électrique (appelé actionneur ou actuateur) qui pousse ou tire la tringle de verrouillage quand vous utilisez la télécommande ou le bouton intérieur. Ces moteurs consomment du courant à chaque activation.
A découvrir également : Comment un partenariat digital peut accélérer la croissance des entreprises B2B
Le fusible dédié au verrouillage centralisé est un fil métallique calibré, inséré dans un boîtier en plastique, qui fond volontairement si le courant dépasse un seuil donné. Son rôle est de couper le circuit avant qu’une surcharge n’endommage les actionneurs ou le câblage. Un court-circuit dans une serrure de porte, un actionneur bloqué qui force, un fil pincé sous un panneau de garniture : autant de situations où le fusible se sacrifie pour protéger le reste de l’installation.
Pour mieux comprendre le fonctionnement du fusible de centralisation sur Carfully, gardez en tête ce principe simple : le fusible ne commande rien, il surveille. Tant que le courant reste dans les limites prévues, il laisse passer. Dès que le seuil est franchi, il coupe tout, instantanément.
A lire en complément : Top 7 des meilleurs élevages de Golden Retriever en Bourgogne-Franche-Comté

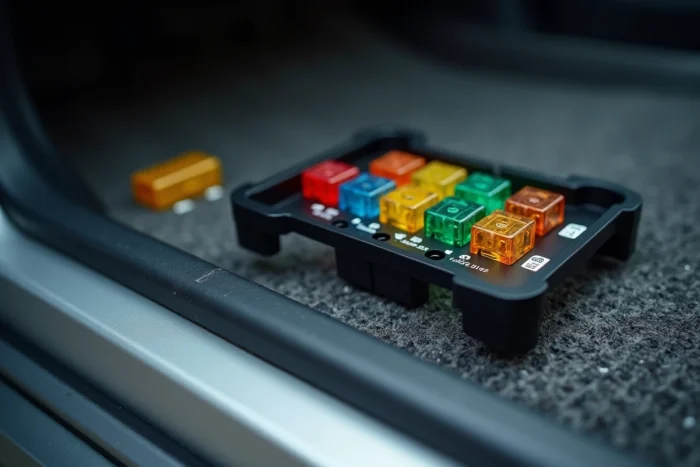

Boîte à fusibles : où chercher le fusible du verrouillage centralisé
Vous avez identifié le symptôme (portes qui ne répondent plus), vous soupçonnez le fusible. Reste au trouver. L’emplacement varie sensiblement d’un constructeur à l’autre, et même d’un modèle à l’autre au sein de la même marque.
Deux emplacements principaux reviennent sur la majorité des véhicules :
- Boîtier de fusibles sous le tableau de bord, côté conducteur, souvent accessible en tirant un cache sous le volant ou à gauche du pédalier. C’est l’emplacement le plus fréquent pour le fusible du verrouillage centralisé.
- Boîtier de fusibles dans le compartiment moteur, généralement à proximité de la batterie. Ce boîtier contient plutôt les fusibles de forte puissance, mais certains constructeurs y logent aussi la protection du circuit de condamnation des portes.
- Sur quelques modèles (certains véhicules coréens ou japonais), un troisième boîtier peut se trouver dans le coffre ou sous la banquette arrière, ce qui complique la recherche.
Votre meilleur allié reste le couvercle du boîtier de fusibles lui-même. Un schéma y est imprimé avec la désignation de chaque fusible. Cherchez les mentions « central locking », « door lock », « verrouillage », ou parfois simplement « portes ». Le carnet d’entretien du véhicule reproduit aussi ce schéma.
Véhicules récents : le fusible n’est plus toujours visible
Voici un point que les guides classiques abordent rarement. Sur les voitures produites ces dernières années, le verrouillage centralisé n’est plus protégé par un fusible dédié facilement repérable dans le boîtier.
La raison : le circuit de condamnation des portes est désormais piloté par un module électronique de carrosserie, connu sous le nom de BCM (Body Control Module) chez Volkswagen, ou UCH (Unité de Commande Habitacle) chez Renault. Ce boîtier centralise la gestion de plusieurs fonctions (éclairage, essuie-glaces, verrouillage) et intègre sa propre logique de protection électronique.
Concrètement, le tableau de fusibles ne comporte parfois plus qu’une ligne « BCM » ou « Body » ou « Carrosserie », sans mention explicite du verrouillage. Le module coupe ou limite lui-même le courant en cas de défaut sur les serrures, les actionneurs ou le récepteur de la télécommande. Si ce fusible « BCM » grille, c’est tout un ensemble de fonctions qui tombe en panne simultanément, pas uniquement les portes.
Cette architecture explique pourquoi, sur un véhicule récent, une panne de verrouillage centralisé accompagnée d’autres symptômes (plafonnier inactif, clignotants muets) pointe plutôt vers le module de carrosserie que vers un simple fusible de serrure.
Diagnostic du fusible grillé : les étapes concrètes
Avant de remplacer quoi que ce soit, il faut confirmer que le fusible est bien en cause. Deux méthodes existent, de la plus rapide à la plus fiable.
Inspection visuelle du fusible
Retirez le fusible suspect à l’aide de la pince en plastique généralement fournie dans le couvercle du boîtier. Regardez le filament métallique à travers le boîtier transparent. Un filament coupé ou noirci signale un fusible grillé. Cette méthode fonctionne dans la plupart des cas, mais certains fusibles peuvent paraître intacts visuellement tout en étant défaillants.
Test au multimètre pour lever le doute
Réglez un multimètre sur le mode continuité (symbole de diode ou signal sonore). Placez les deux pointes sur les contacts métalliques du fusible. Si l’appareil émet un bip ou affiche une résistance proche de zéro, le fusible est bon. Aucun signal : il est grillé.
Le remplacement lui-même est simple : insérez un fusible neuf du même ampérage que celui d’origine. Utiliser un fusible de calibre supérieur supprime la protection et expose le câblage à un risque de surchauffe, voire d’incendie. Le calibre est inscrit sur le fusible et repris sur le schéma du couvercle.
Fusible qui grille à répétition : un symptôme, pas la panne
Un fusible de verrouillage centralisé qui fond une fois peut être un incident isolé. Un fusible qui grille de nouveau après remplacement signale un défaut persistant dans le circuit. Remplacer le fusible en boucle sans chercher la cause revient à ignorer un voyant d’alerte.
Les causes les plus fréquentes d’un fusible de verrouillage qui grille à répétition :
- Un actionneur de porte bloqué mécaniquement, qui consomme un courant excessif en forçant sur la tringle.
- Un fil dénudé ou pincé dans un passage de porte, créant un court-circuit intermittent à chaque ouverture ou fermeture.
- Une infiltration d’eau dans le mécanisme de serrure, provoquant une corrosion qui finit par mettre en contact deux conducteurs.
- Un relais de commande défectueux qui envoie du courant en continu au lieu de brèves impulsions.
Un fusible qui revient indique un problème électrique en amont qui nécessite un diagnostic plus poussé, souvent avec un outil de lecture des codes défaut sur le module de carrosserie. Confier le véhicule à un électricien automobile à ce stade évite de transformer un problème de connectique à quelques euros en remplacement complet d’un faisceau.
Dernier point à garder en tête : si votre véhicule ne verrouille plus les portes et que la télécommande semble inactive, vérifiez aussi la pile de la clé avant de démonter le boîtier de fusibles. Une pile faible produit exactement le même symptôme qu’un fusible grillé, sans qu’aucun composant du circuit ne soit en cause.
